低誘電・透明・高耐候樹脂
テファブロック™ CP / Tefabloc™ CP

TOP
製品一覧
Tefabloc™ CP

ABOUT

テファブロック™ CPは、非晶性ポリオレフィンをベースにした製品であり、高い透明性を有するだけでなく、
他の環状オレフィン（COP/COC）にはないユニークな特性を持っています。
透明性を活かした太陽光パネルカバー材料等の光学用途向け、低誘電特性を生かした5G,6G等の高速通信用途向けの展開を図っており、
お客様のご要望に応じた製品設計を行うことも可能です。

※医療用途検討の場合は、Zelas™ CP をご紹介しております。

FEAUTURE

テファブロック™ CPの特徴

光学用途向け
高速通信（低誘電）用途向け

光学用途向け

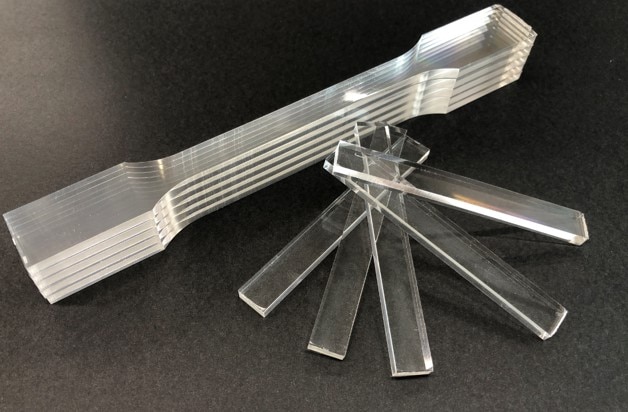

１：高い透明性

紫外～可視光線領域で高い透過率を有します。

２：優れた耐候性

耐候性に優れ黄変しにくいため、長期に透明性が求められる用途に適用可能です。

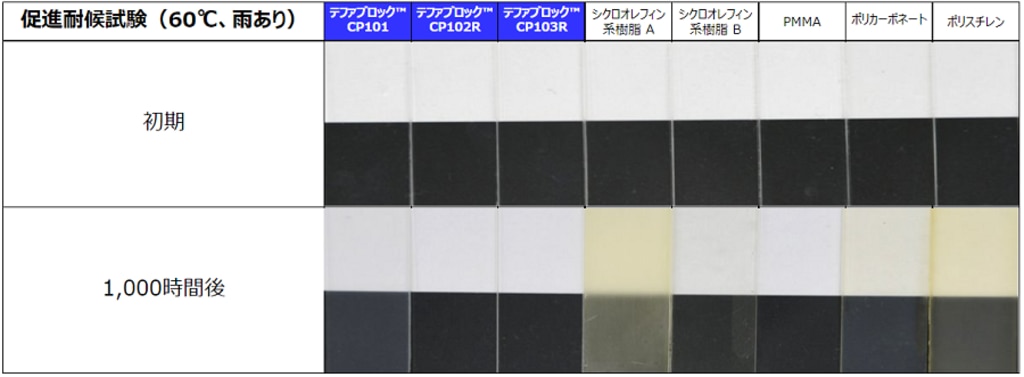

＜促進試験＞

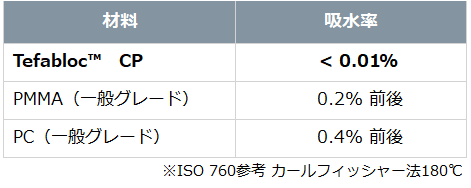

３：優れた吸湿性
オレフィン系材料のため低吸湿性に優れ、屋外用途等にも使用可能です。

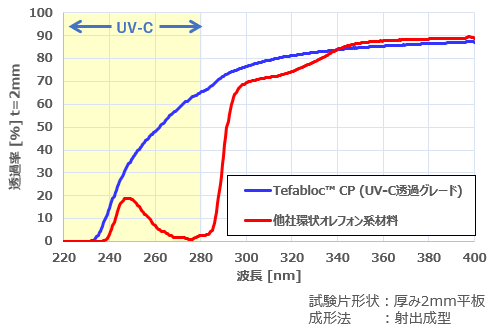

４：耐UVグレード（CP103R）
耐UV-Cグレードでは、一般的な透明樹脂では透過しないUV-C光に対して透過能を有し、樹脂に極めてダメージを与えやすいUV-C光に対しても一定の耐久性を有します。

５：そのほか
インサート成形によりポリプロピレン等のポリオレフィン樹脂と強固に融着します。

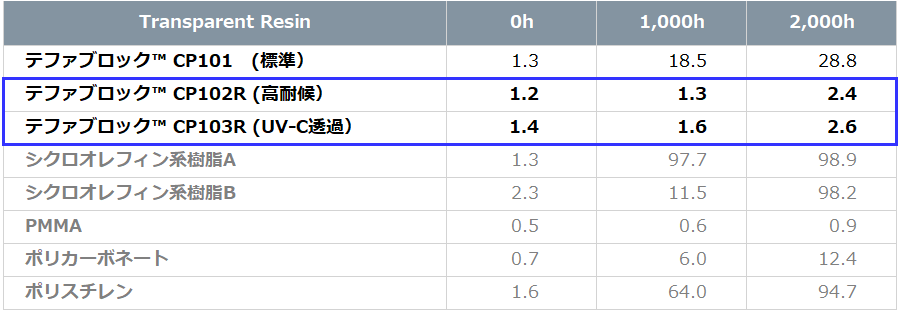

＜進耐候性試験（60℃、雨あり）によるヘイズ変化＞

高速通信（低誘電）用途向け

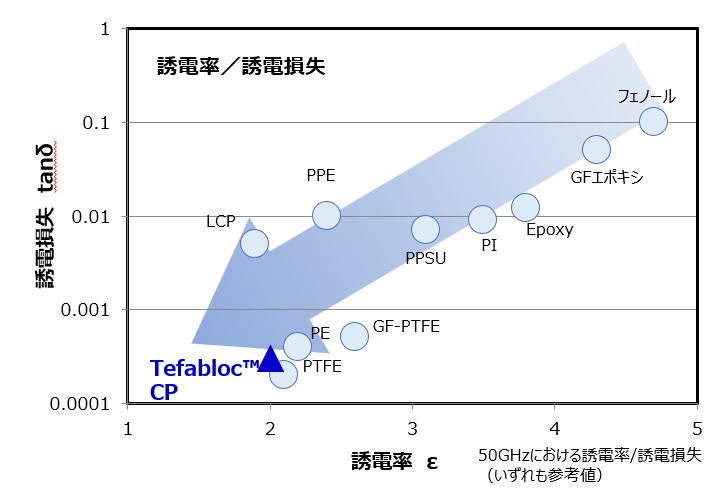

１：優れた低誘電性

高い周波数耐においても誘電損失・誘電率それぞれにおいて優れた
低誘電性を有します。

２：異種材料への密着性

テファブロック™ CP 密着付与グレードは、様々な金属（SUS，AI，Cu）や
樹脂（PP，PE，COP，EVOH，PA）に対して高い密着性を有します。

ラインナップ・物性一覧

光学用途向けグレード
高速通信用途向けグレード

光学用途向けグレード

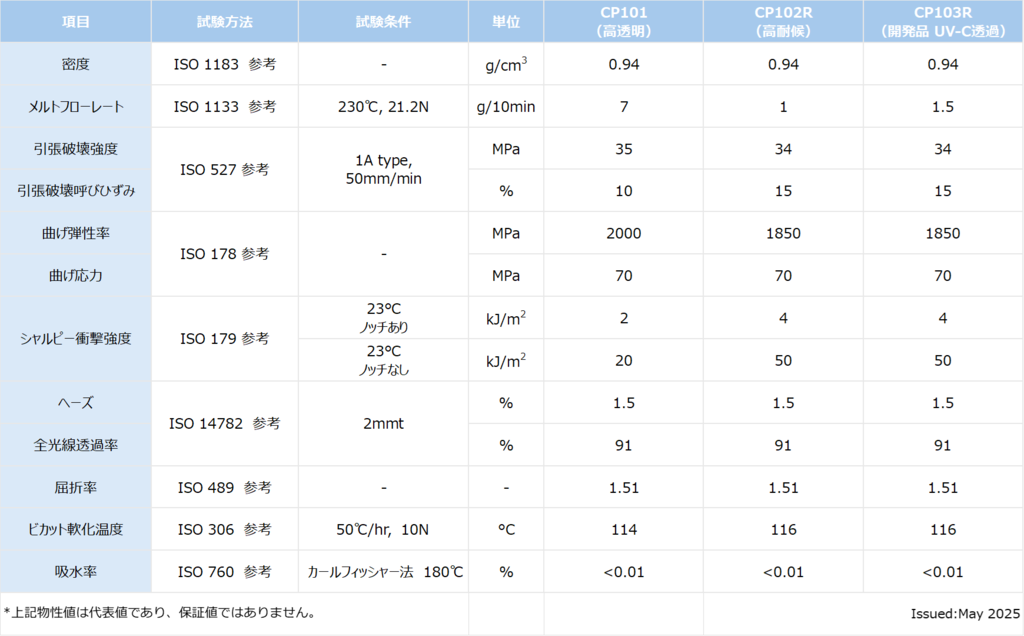

項目	試験方法	試験条件	単位	CP101 （高透明）	CP102R （高耐候）	CP103R （開発品 UV-C透過）
密度	ISO 1183　参考	-	g/cm3	0.94	0.94	0.94
メルトフローレート	ISO 1133　参考	230℃, 21.2N	g/10min	7	1	1.5
引張破壊強度	ISO 527 参考	1A type, 50mm/min	MPa	35	34	34
引張破壊呼びひずみ	ISO 527 参考	1A type, 50mm/min	%	10	15	15
曲げ弾性率	ISO 178 参考	-	MPa	2000	1850	1850
曲げ応力	ISO 178 参考	-	MPa	70	70	70
シャルピー衝撃強度	ISO 179 参考	23°C ノッチあり	kJ/m2	2	4	4
シャルピー衝撃強度	ISO 179 参考	23°C ノッチなし	kJ/m2	20	50	50
ヘーズ	ISO 14782　参考	2mmt	％	1.5	1.5	1.5
全光線透過率	ISO 14782　参考	2mmt	%	91	91	91
屈折率	ISO 489　参考	-	-	1.51	1.51	1.51
ビカット軟化温度	ISO 306　参考	50℃/hr,　10N	°C	114	116	116
吸水率	ISO 760　参考	カールフィッシャー法　180℃	%	<0.01	<0.01	<0.01

※上記数値は代表値であり、保証値ではありません。

Issued:May　2025

物性表ダウンロード

高速通信用途向けグレード

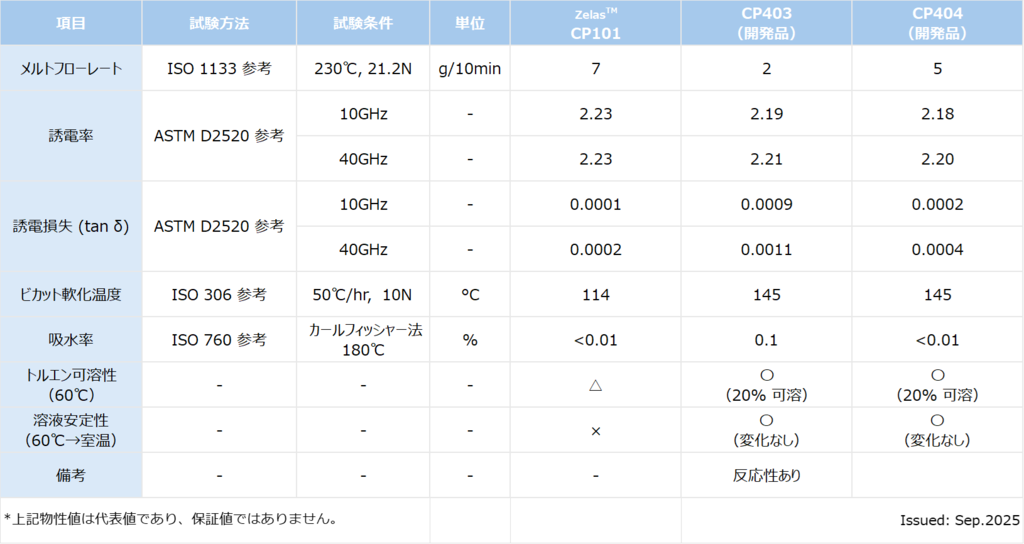

項目	試験方法	試験条件	単位	ZelasTM CP101	CP403 （開発品）	CP404 （開発品）
メルトフローレート	ISO 1133 参考	230℃, 21.2N	g/10min	7	2	5
誘電率	ASTM D2520 参考	10GHz	-	2.23	2.19	2.18
誘電率	ASTM D2520 参考	40GHz	-	2.23	2.21	2.20
誘電損失 (tan δ)	ASTM D2520 参考	10GHz	-	0.0001	0.0009	0.0002
誘電損失 (tan δ)	ASTM D2520 参考	40GHz	-	0.0002	0.0011	0.0004
ビカット軟化温度	ISO 306 参考	50℃/hr,　10N	°C	114	145	145
吸水率	ISO 760 参考	カールフィッシャー法　180℃	%	<0.01	0.1	<0.01
トルエン可溶性（60℃）	-	-	-	△	〇（20% 可溶）	〇（20% 可溶）
溶液安定性（60℃→室温）	-	-	-	×	〇（変化なし）	〇（変化なし）
備考	-	-	-	-	反応性あり

※上記数値は代表値であり、保証値ではありません。

Issued:Sep.2025

物性表ダウンロード

CASE

用途例

太陽光発電カバー材

通信カバーアンテナ
（レドーム）・ドローン筐体他

低誘電プリント基板材料
(CCL,FCCL,接着剤他）

詳細はこちら

用途例一覧を見る

CONTACT

樹脂材料の選定・開発で悩む前に
まずは三菱ケミカルにご相談ください

パフォーマンスポリマーズ製品の
お役立ち資料はこちらから

資料ダウンロード一覧

ご不明な点はお気軽に
お問い合わせください

お問い合わせ

三菱ケミカル株式会社
パフォーマンスポリマーズ（日本）事業部

お問い合わせ

プライバシーポリシー

低誘電・透明・高耐候樹脂テファブロック™ CP / Tefabloc™ CP
