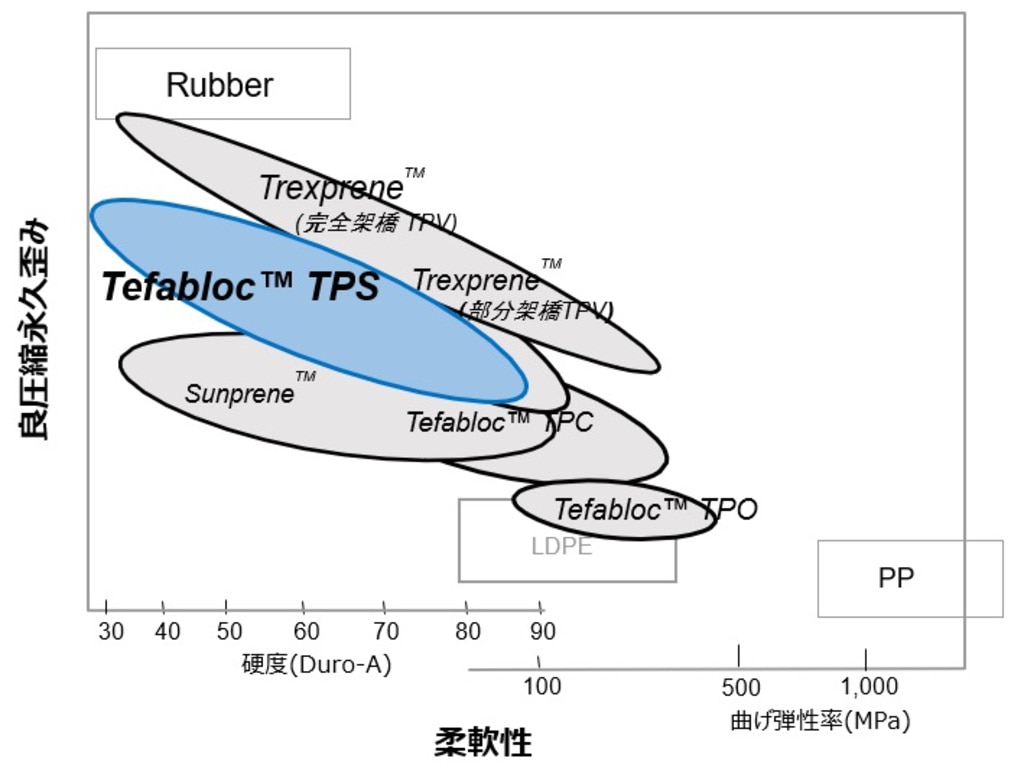

スチレン系熱可塑性エラストマー
テファブロック™ TPS / Tefabloc™ TPS

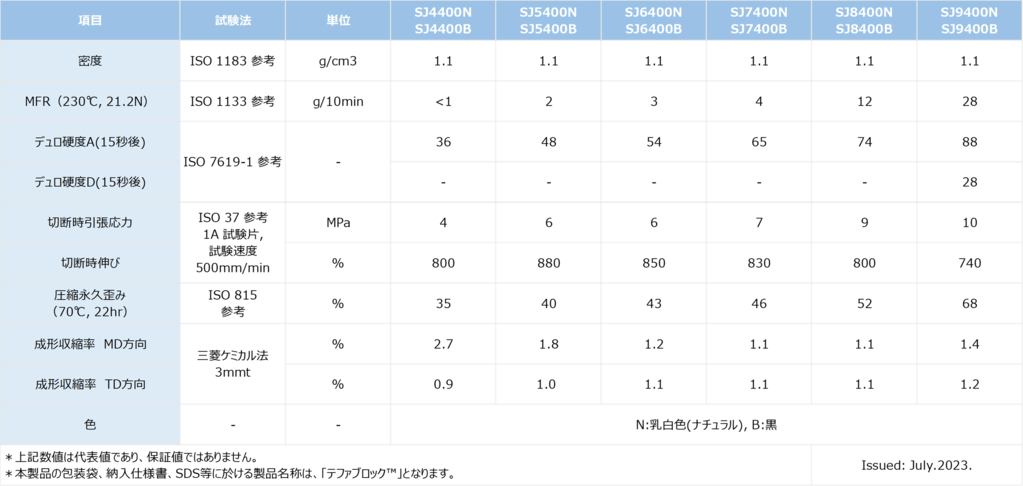

項目

試験法

単位

SJ4400N
SJ4400B

SJ5400N
SJ5400B

SJ6400N
SJ6400B

SJ7400N
SJ7400B

SJ8400N
SJ8400B

SJ9400N
SJ9400B

密度

ISO 1183　　 参考

g/cm3

1.1

1.1

1.1

1.1

1.1

1.1

MFR（230℃, 21.2N）

ISO 1133　　参考

g/10min

<1

2

3

4

12

28

デュロ硬度A(15秒後)

ISO 7619-1 参考

-

36

48

54

65

74

88

デュロ硬度D(15秒後)

-

-

-

-

-

28

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度500mm/min

MPa

4

6

6

7

9

10

切断時伸び

%

800

880

850

830

800

740

圧縮永久歪み
（70℃, 22hr）

ISO 815
参考

%

35

40

43

46

52

68

成形収縮率　MD方向

三菱ケミカル法
3mmt

%

2.7

1.8

1.2

1.1

1.1

1.4

成形収縮率　TD方向

%

0.9

1.0

1.1

1.1

1.1

1.2

色

-

-

N:乳白色(ナチュラル), B:黒

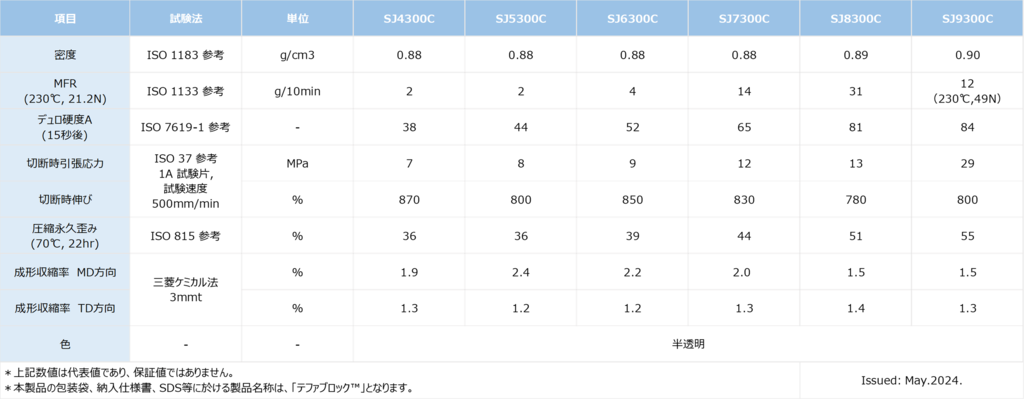

項目

試験法

単位

SJ4300C

SJ5300C

SJ6300C

SJ7300C

SJ8300C

SJ9300C

密度

ISO 1183 参考

g/cm3

0.88

0.88

0.88

0.88

0.89

0.90

MFR
(230℃, 21.2N)

ISO 1133 参考

g/10min

2

2

4

14

31

12
（230℃,49N）

デュロ硬度A
(15秒後)

ISO 7619-1　 参考

-

38

44

52

65

81

84

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度500mm/min

MPa

7

8

9

12

13

29

切断時伸び

%

870

800

850

830

780

800

圧縮永久歪み
(70℃, 22hr)

ISO 815 参考

%

36

36

39

44

51

55

成形収縮率　　MD方向

三菱ケミカル法
3mmt

%

1.9

2.4

2.2

2.0

1.5

1.5

成形収縮率　　TD方向

%

1.3

1.2

1.2

1.3

1.4

1.3

色

-

-

半透明

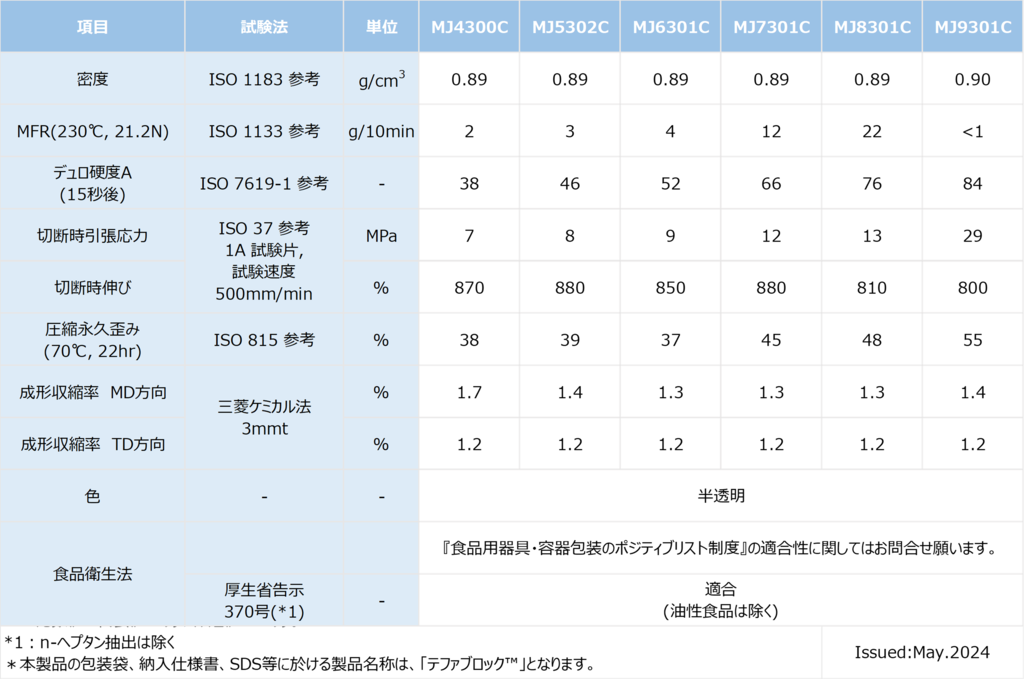

項目

試験法

単位

MJ4300C

MJ5302C

MJ6301C

MJ7301C

MJ8301C

MJ9301C

密度

ISO 1183 参考

g/cm3

0.89

0.89

0.89

0.89

0.89

0.90

MFR(230℃, 21.2N)

ISO 1133 参考

g/10min

2

3

4

12

22

<1

デュロ硬度A
(15秒後)

ISO 7619-1 参考

-

38

46

52

66

76

84

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度500mm/min

MPa

7

8

9

12

13

29

切断時伸び

%

870

880

850

880

810

800

圧縮永久歪み
(70℃, 22hr)

ISO 815 参考

%

38

39

37

45

48

55

成形収縮率　MD方向

三菱ケミカル法
3mmt

%

1.7

1.4

1.3

1.3

1.3

1.4

成形収縮率　TD方向

%

1.2

1.2

1.2

1.2

1.2

1.2

色

-

-

半透明

食品衛生法

『食品用器具・容器包装のポジティブリスト制度』の適合性に関してはお問合せ願います。

厚生省告示
370号(*1)

-

適合
(油性食品は除く)

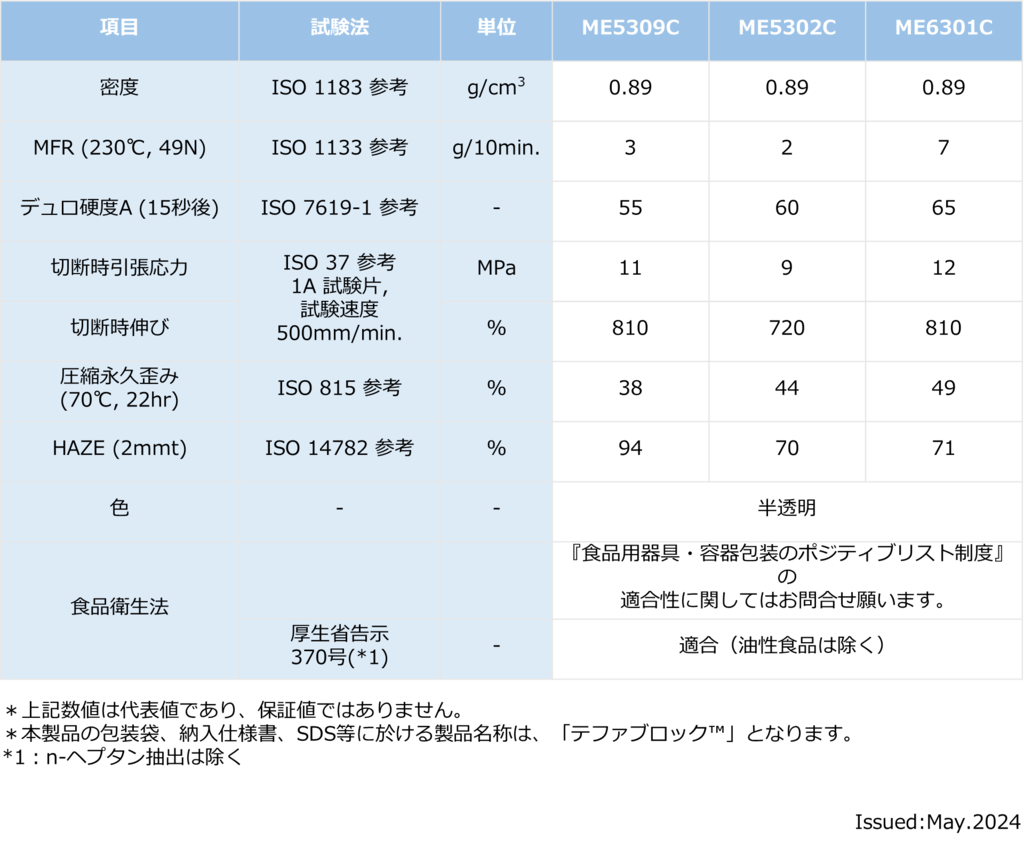

項目

試験法

単位

ME5309C

ME5302C

ME6301C

密度

ISO 1183 参考

g/cm3

0.89

0.89

0.89

MFR (230℃, 49N)

ISO 1133 参考

g/10min.

3

2

7

デュロ硬度A (15秒後)

ISO 7619-1 参考

-

55

60

65

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度500mm/min.

MPa

11

9

12

切断時伸び

%

810

720

810

圧縮永久歪み
(70℃, 22hr)

ISO 815 参考

%

38

44

49

HAZE (2mmt)

ISO 14782 参考

%

94

70

71

色

-

-

半透明

食品衛生法

『食品用器具・容器包装のポジティブリスト制度』の
適合性に関してはお問合せ願います。

厚生省告示
370号(*1)

-

適合（油性食品は除く）

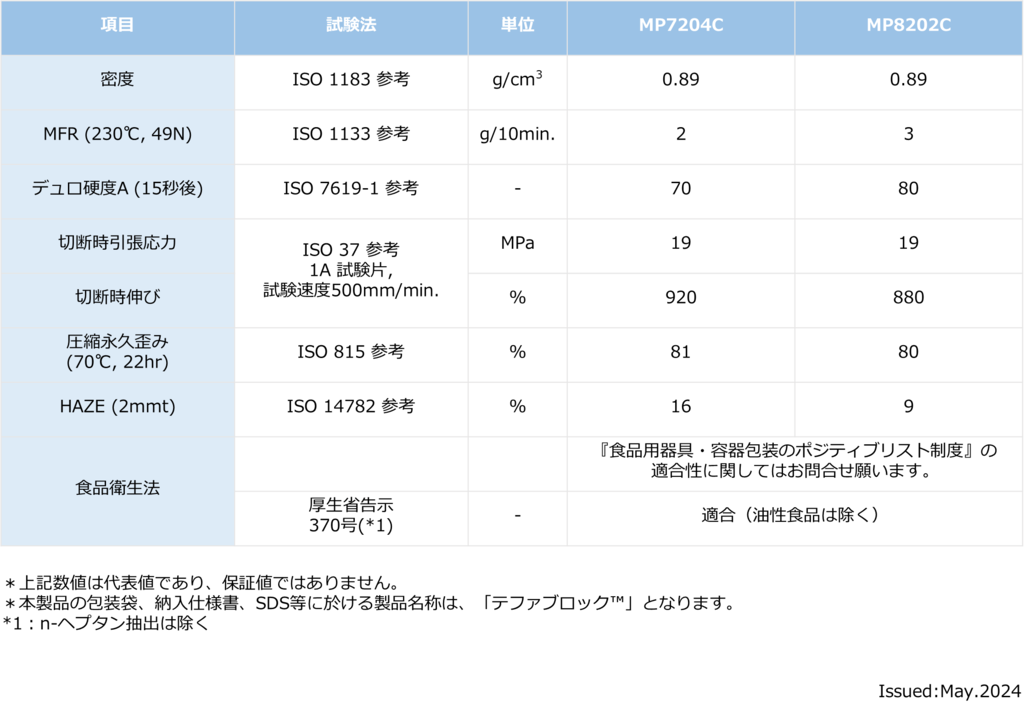

項目

試験法

単位

MP7204C

MP8202C

密度

ISO 1183 参考

g/cm3

0.89

0.89

MFR (230℃, 49N)

ISO 1133 参考

g/10min.

2

3

デュロ硬度A (15秒後)

ISO 7619-1 参考

-

70

80

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度500mm/min.

MPa

19

19

切断時伸び

%

920

880

圧縮永久歪み
(70℃, 22hr)

ISO 815 参考

%

81

80

HAZE (2mmt)

ISO 14782 参考

%

16

9

食品衛生法

『食品用器具・容器包装のポジティブリスト制度』の
適合性に関してはお問合せ願います。

厚生省告示
370号(*1)

-

適合（油性食品は除く）

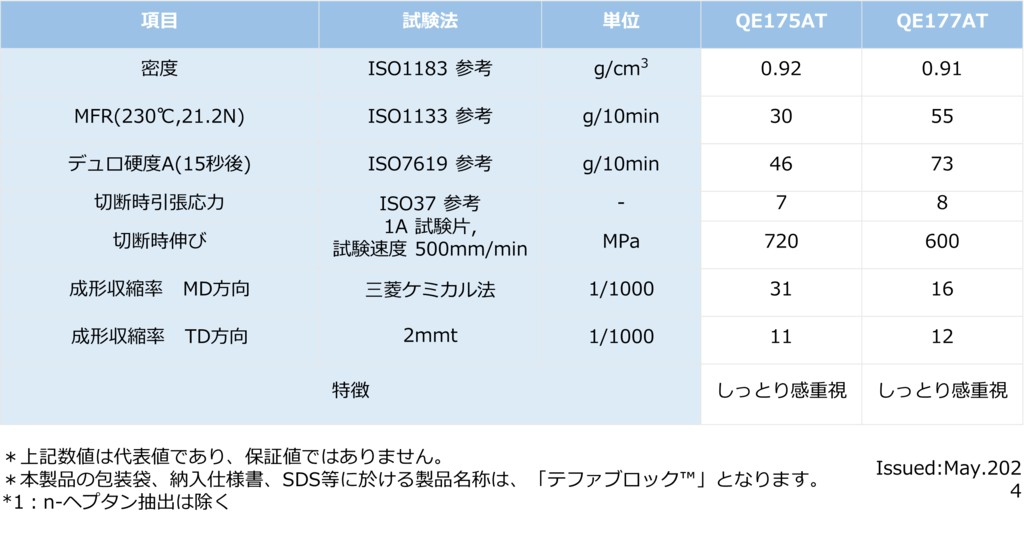

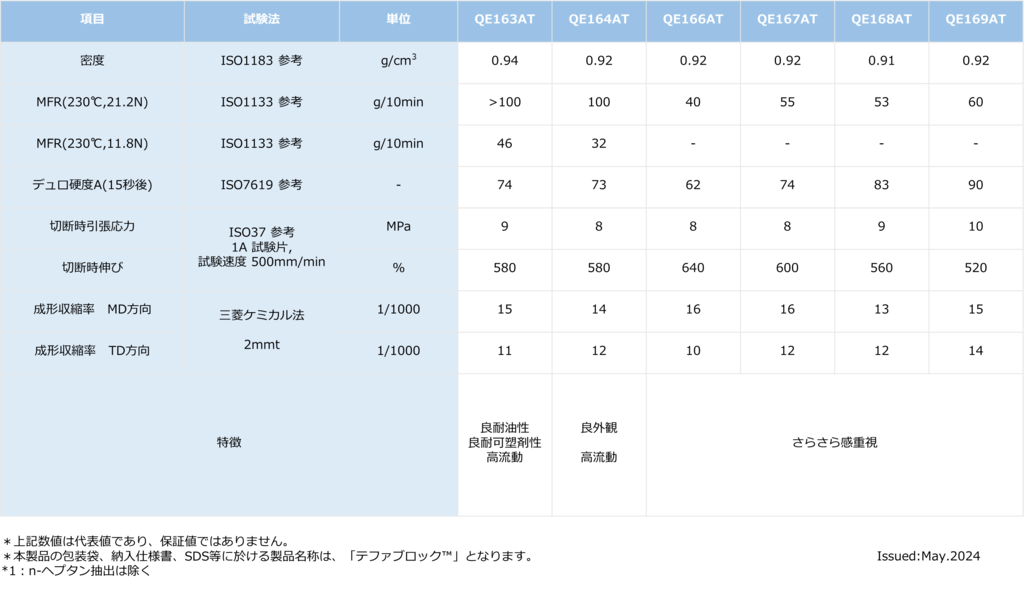

項目​

試験法​

単位​

QE163AT​

QE164AT​

QE166AT​

QE167AT​

QE168AT​

QE169AT​

QE175AT​

QE177AT​

スタンダード

特殊

密度​

ISO1183 参考​

g/cm3​

0.94​

0.92​

0.92​

0.92​

0.91​

0.92​

0.92​

0.91​

MFR(230℃,21.2N)​

ISO1133 参考​

g/10min​

>100​

100​

40​

55​

53​

60​

30​

55​

MFR(230℃,11.8N)​

ISO1133 参考​

g/10min​

46​

32​

-​

-​

-​

-​

-​

-​

デュロ硬度A(15秒後)​

ISO7619 参考​

-​

74​

73​

62​

74​

83​

90​

46​

73​

切断時引張応力​

ISO37 参考​
1A 試験片,​
試験速度 500mm/min

MPa​

9​

8​

8​

8​

9​

10​

７

８

切断時伸び​

%​

580​

580​

640​

600​

560​

520​

720​

600​

成形収縮率　MD方向​

三菱ケミカル法​

2mmt​

1/1000​

15​

14​

16​

16​

13​

15​

31​

16​

成形収縮率　TD方向​

1/1000​

11​

12​

10​

12​

12​

14​

11​

12​

特徴​

良耐油性/​
良耐可塑剤性​/
高流動

良外観​

高流動​

さらさら感重視​

しっとり感重視

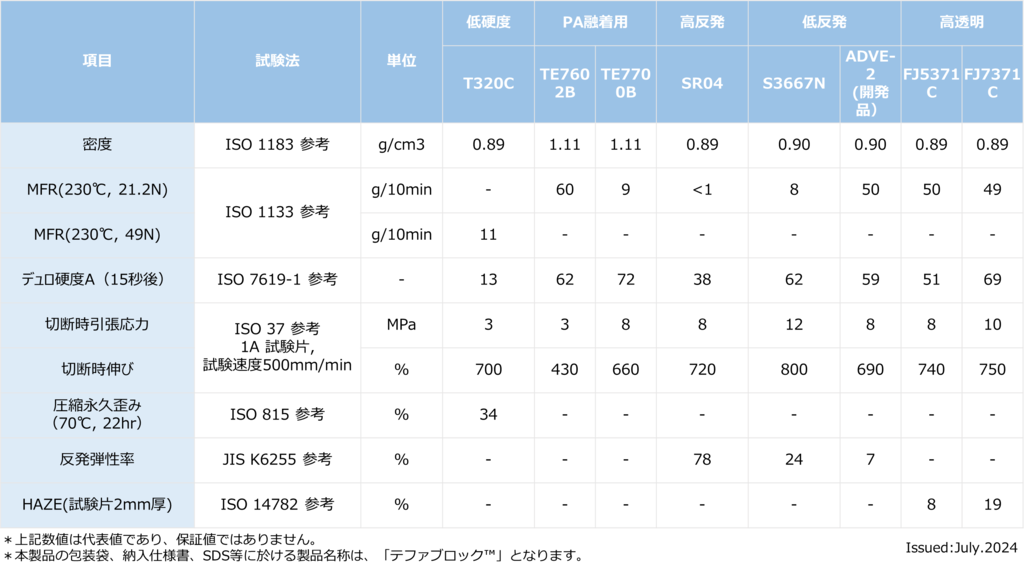

項目

試験法

単位

低硬度

PA融着用

高反発

低反発

高透明

T320C

TE7602B

TE7700B

SR04

S3667N

ADVE-2
(開発品）

FJ5371C

FJ7371C

密度

ISO 1183
参考

g/cm3

0.89

1.11

1.11

0.89

0.90

0.90

0.89

0.89

MFR(230℃, 21.2N)

ISO 1133
参考

g/10min

-

60

9

<1

8

50

50

49

MFR(230℃, 49N)

g/10min

11

-

-

-

-

-

-

-

デュロ硬度A（15秒後）

ISO 7619-1
 参考

-

13

62

72

38

62

59

51

69

切断時引張応力

ISO 37 参考
1A 試験片,
試験速度
500mm/min

MPa

3

3

8

8

12

8

8

10

切断時伸び

%

700

430

660

720

800

690

740

750

圧縮永久歪み
（70℃, 22hr）

ISO 815
 参考

%

34

-

-

-

-

-

-

-

反発弾性率

JIS K6255
参考

%

-

-

-

78

24

7

-

-

HAZE(試験片2mm厚)

ISO 14782
参考

%

-

-

-

-

-

-

8

19

用途例

医療機器パッキン

シリンジガスケット

特徴

低硬度

耐液漏れ
