ポリエステル系熱可塑性エラストマー
テファブロック™ TPC / Tefabloc™ TPC

ABOUT

テファブロック™ TPC とはハードセグメントとソフトセグメントを
ポリエーテル共重合体で構成したポリエステル系の熱可塑性のエラストマーです。
耐摩耗性、耐熱性、耐油性に優れてます。また、ABS/PC/PMMAなどの硬質樹脂と相溶性があり、2色成形またはインサート成形による熱融着が可能です。　
PCなどを基材とするペングリップや電子部品の止水パッキン、機械強度を求められる自動車部品などに幅広く採用されております。
※2017年４月より「プリマロイ」は、「テファブロック™」へ製品名称を変更致しました。
※TPCとはポリエステル系エラストマー成分を含有する混合物を指します。
※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。

FEAUTURE

テファブロック™ TPCの特徴

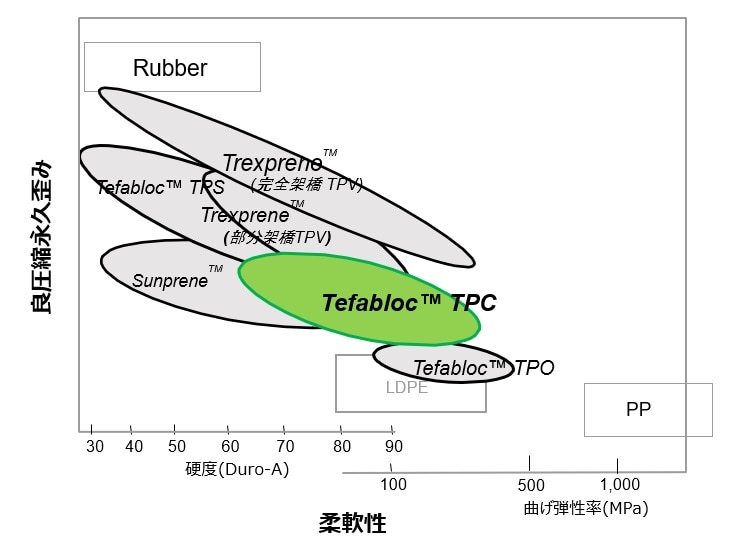

  • ■幅広い硬度領域ラインナップがございます。
    • ーデュロ硬度 A45～デュロ硬度 D65
    • ー触感に優れます。　
  • ■硬質樹脂との熱融着が可能です。
    • A シリーズ
      ABS、PC、PMMA等との２色成形やインサート成形により強固に接着
  • ■耐熱性・耐摩耗性・耐油性・機械強度に優れます。
    • B シリーズ
  • ■成形加工が容易です。
    • 汎用の押出、射出成型機にて成形可能
    • スプルー、ランナーのリサイクル可能

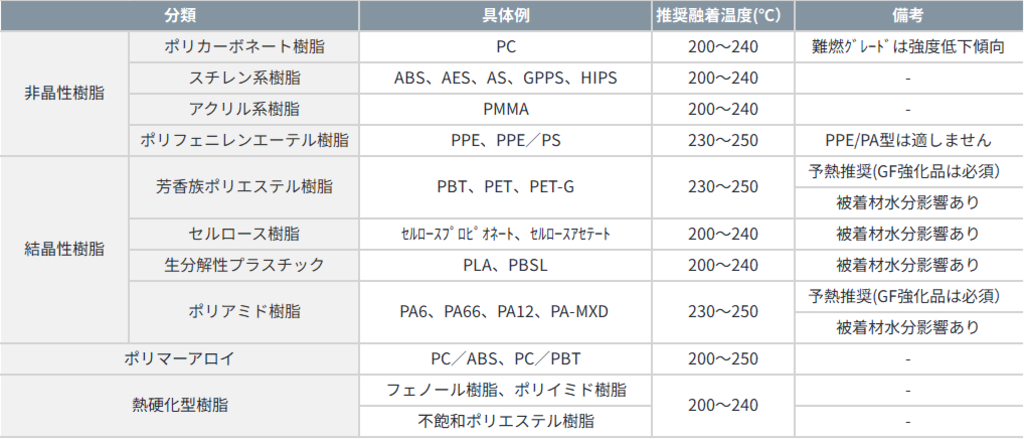

熱融着可能な硬質樹脂

熱融着可能な硬質樹脂

ラインナップ・物性表

  • Aシリーズ（低硬度・良熱融着性）
  • Bシリーズ（良耐熱性・良耐油性）
  • PTBシリーズ

テファブロック™ TPC　Aシリーズ

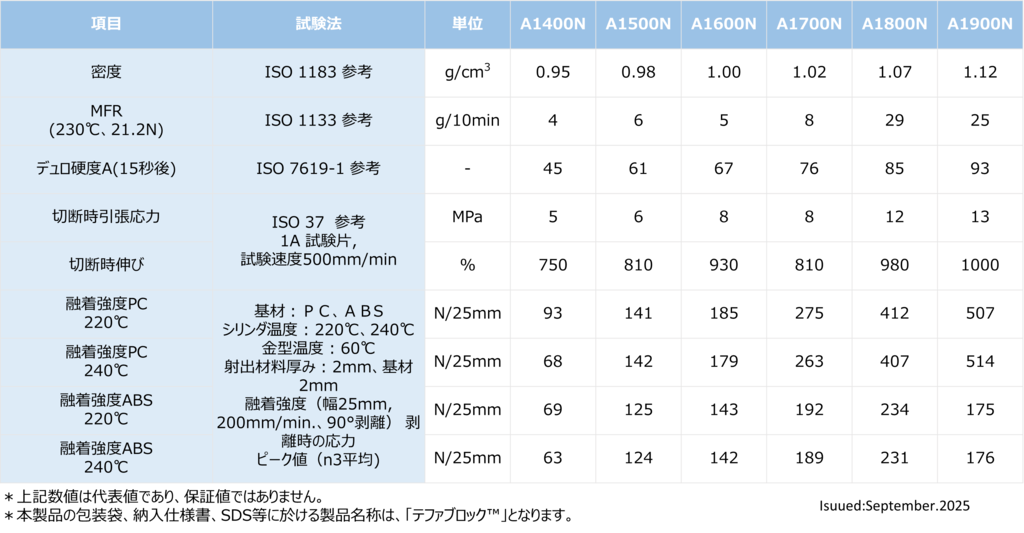

テファブロック™TPC　Aシリーズ
硬質樹脂との熱融着が可能な柔軟・射出成形用標準グレード

項目

試験法

単位

A1400N

A1500N

A1600N

A1700N

A1800N

A1900N

密度

ISO 1183 参考

g/cm3

0.95

0.98

1.00

1.02

1.07

1.12

MFR
(230℃、21.2N)

ISO 1133 参考

g/10min

4

6

5

8

29

25

デュロ硬度A(15秒後)

ISO 7619-1 参考

-

45

61

67

76

85

93

切断時引張応力

ISO 37　参考
1A 試験片,
試験速度500mm/min

MPa

5

6

8

8

12

13

切断時伸び

%

750

810

930

810

980

1000

融着強度PC
220℃

基材：ＰＣ、ＡＢS
シリンダ温度 : 220℃、240℃
金型温度 : 60℃
射出材料厚み : 2mm、基材2mm
融着強度（幅25mm, 200mm/min.、90°剥離） 剥離時の応力
ピーク値（n3平均)

N/25mm

93

141

185

275

412

507

融着強度PC
240℃

N/25mm

68

142

179

263

407

514

融着強度ABS
220℃

N/25mm

69

125

143

192

234

175

融着強度ABS
240℃

N/25mm

63

124

142

189

231

176

※上記数値は代表値であり、保証値ではありません。
※本製品の包装袋、納品書、SDS等に於ける製品名称は、「テファブロック™」となります。

Issued:Sep.2025

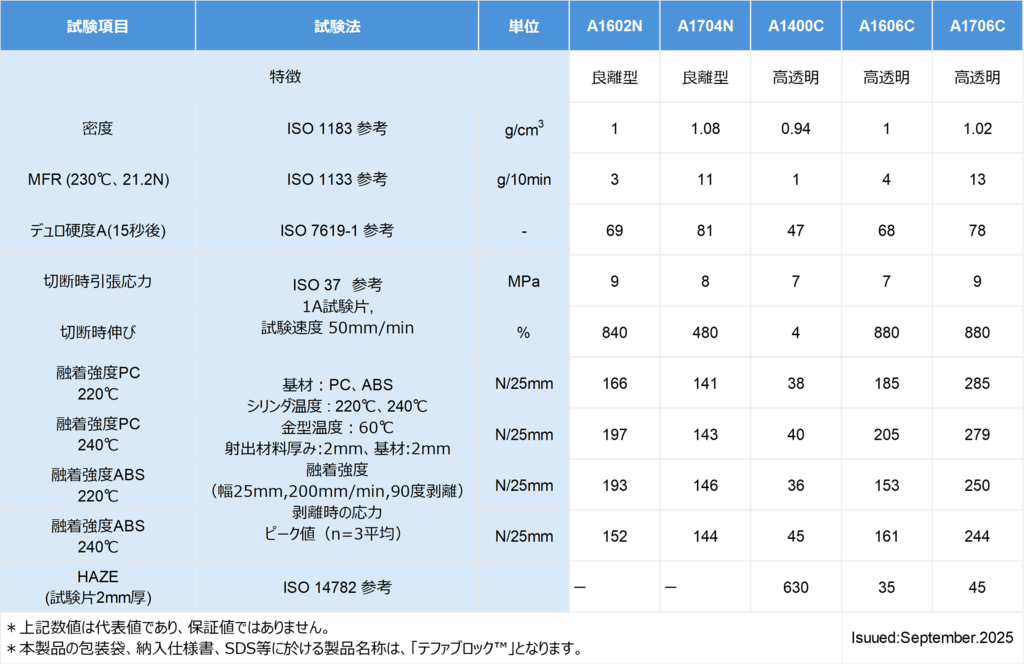

良離型・高透明が特徴な機能グレード

試験項目

試験法

単位

A1602N

A1704N

A1400C

A1606C

A1706C

特徴

良離型

良離型

高透明

高透明

高透明

密度

ISO 1183 参考

g/cm3

1.00

1.08

0.94

1.00

1.02

MFR (230℃、21.2N)

ISO 1133 参考

g/10min

3

11

1

4

13

デュロ硬度A(15秒後)

ISO 7619-1 参考

-

69

81

47

68

78

切断時引張応力

ISO 37　参考
1A試験片,
試験速度 50mm/min

MPa

9

8

4

7

9

切断時伸び

%

840

480

630

880

880

融着強度PC
220℃

基材：PC、ABS
シリンダ温度 : 220℃、240℃
金型温度：60℃
射出材料厚み:2mm、基材:2mm
融着強度
（幅25mm,200mm/min,90度剥離）
剥離時の応力
ピーク値（n=3平均）

N/25mm

166

141

38

185

285

融着強度PC
240℃

197

143

40

205

279

融着強度ABS
220℃

193

146

36

153

250

融着強度ABS
240℃

152

144

45

161

244

HAZE
(試験片2mm厚)

ISO 14782 参考

%

－

－

76

35

45

※上記数値は代表値であり、保証値ではありません。
※本製品の包装袋、納品書、SDS等に於ける製品名称は、「テファブロック™」となります。

Issued:Sep.2025

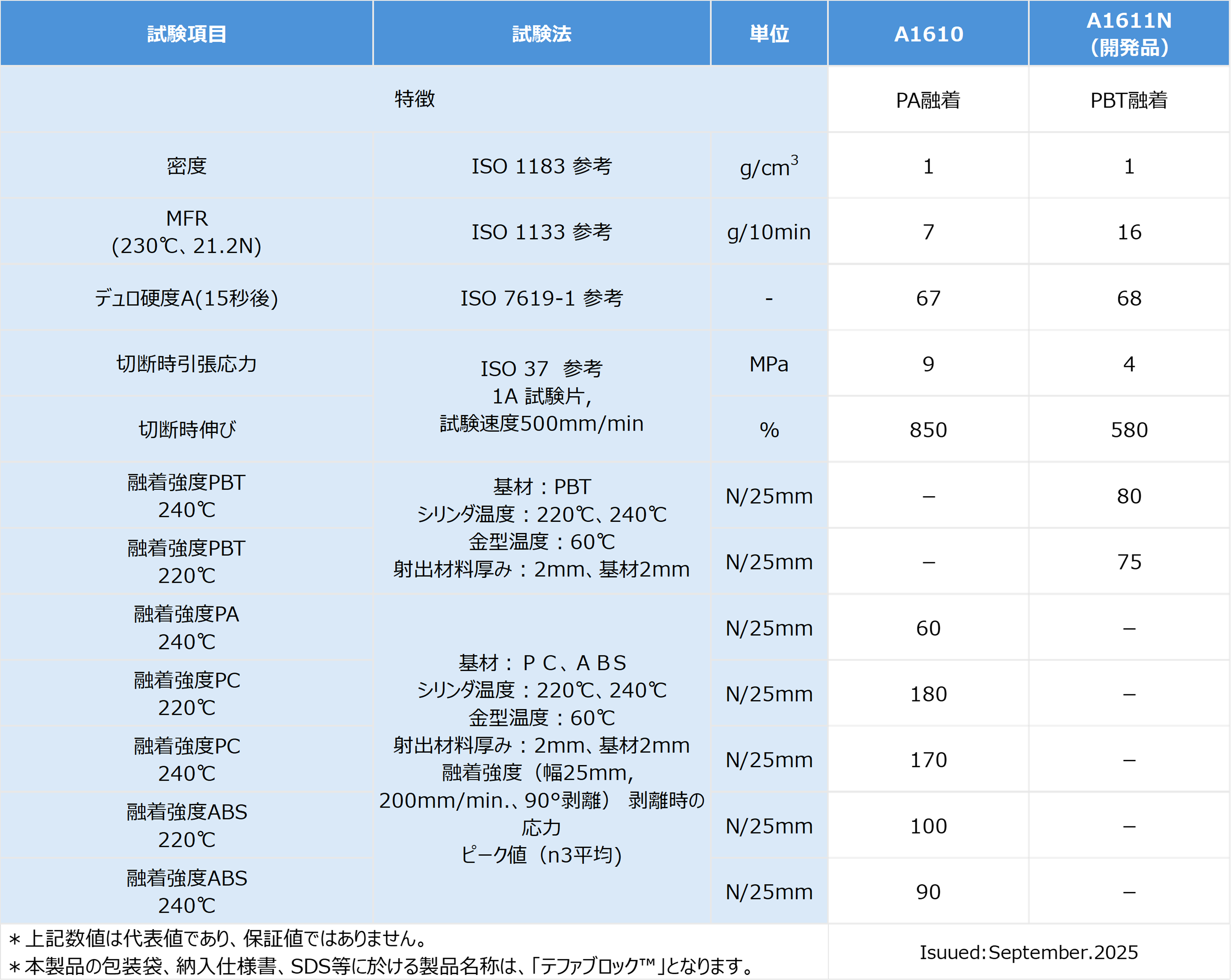

PA・PBT 機能グレード

試験項目

試験法

単位

A1610

A1611N
（開発品）

特徴

PA融着

PBT融着

密度

ISO 1183 参考

g/cm3

1.00

1.00

MFR
(230℃、21.2N)

ISO 1133 参考

g/10min

7

16

デュロ硬度A(15秒後)

ISO 7619-1 参考

-

67

68

切断時引張応力

ISO 37　参考
1A 試験片,
試験速度500mm/min

MPa

9

4

切断時伸び

%

850

580

融着強度PBT
240℃

基材：PBT
シリンダ温度 : 220℃、240℃
金型温度 : 60℃
射出材料厚み : 2mm、基材2mm

N/25mm

－

80

融着強度PBT
220℃

N/25mm

－

75

融着強度PA
240℃

基材：ＰＣ、ＡＢS
シリンダ温度 : 220℃、240℃
金型温度 : 60℃
射出材料厚み : 2mm、基材2mm
融着強度（幅25mm, 200mm/min.、90°剥離） 剥離時の応力
ピーク値（n3平均)

N/25mm

60

－

融着強度PC
220℃

N/25mm

180

－

融着強度PC
240℃

N/25mm

170

－

融着強度ABS
220℃

N/25mm

100

－

融着強度ABS
240℃

N/25mm

90

－

※上記数値は代表値であり、保証値ではありません。
※本製品の包装袋、納品書、SDS等に於ける製品名称は、「テファブロック™」となります。

Issued:Sep.2025

物性表ダウンロード

Bシリーズ（良耐熱性・良耐油性）

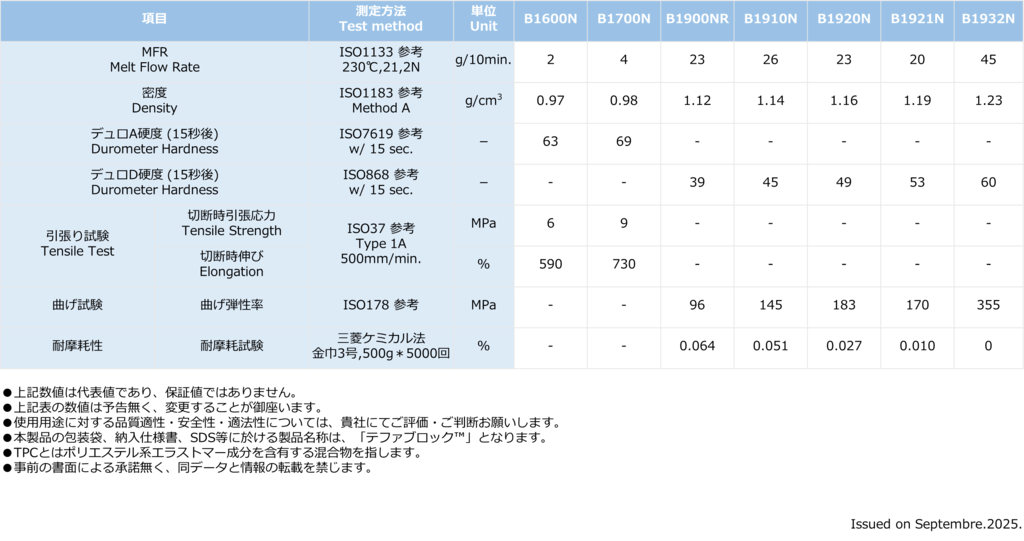

テファブロック™ TPC　Bシリーズ　
耐熱性・耐摩耗性・他油性・機械強度に優れた射出成形グレード

項目

測定方法
Test method

単位
Unit

B1600N

B1700N

B1900NR

B1910N

B1920N

B1921N

B1932N

MFR
Melt Flow Rate

ISO1133 参考
230℃,21,2N

g/10min.

2

4

23

26

23

20

45

密度
Density

ISO1183 参考
Method A

g/cm3

0.97

0.98

1.12

1.14

1.16

1.19

1.23

デュロA硬度 (15秒後)
Durometer Hardness

ISO7619 参考
w/ 15 sec.

－

63

69

-

-

-

-

-

デュロD硬度 (15秒後)
Durometer Hardness

ISO868 参考
w/ 15 sec.

－

-

-

39

45

49

53

60

引張り試験
Tensile Test

切断時引張応力
Tensile Strength

ISO37 参考
Type 1A
500mm/min.

MPa

6

9

-

-

-

-

-

切断時伸び
Elongation

%

590

730

-

-

-

-

-

曲げ試験

曲げ弾性率

ISO178 参考

MPa

-

-

96

145

183

170

355

耐摩耗性

耐摩耗試験

三菱ケミカル法
金巾3号,

500g＊5000回

%

-

-

0.064

0.051

0.027

0.010

0

※上記数値は代表値であり、保証値ではありません。
※上記表の数値は予告無く、変更することが御座います。
※使用用途に対する品質適性・安全性・適法性については、貴社にてご評価・ご判断お願いします。
※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。
※TPCとはポリエステル系エラストマー成分を含有する混合物を指します。
※事前の書面による承諾無く、同データと情報の転載を禁じます。

Issued:Sep.2025

物性表ダウンロード

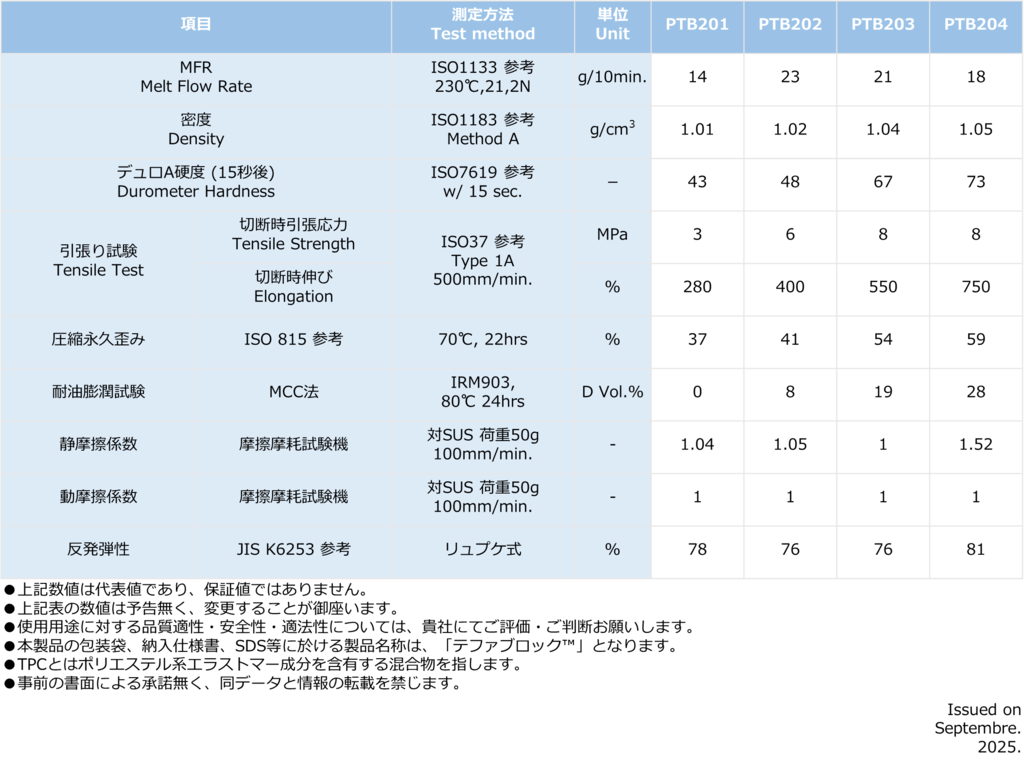

PTBシリーズ

項目

測定方法
Test method

単位
Unit

PTB201

PTB202

PTB203

PTB204

MFR
Melt Flow Rate

ISO1133 参考
230℃,21,2N

g/10min.

14

23

21

18

密度
Density

ISO1183 参考
Method A

g/cm3

1.01

1.02

1.04

1.05

デュロA硬度 (15秒後)
Durometer Hardness

ISO7619 参考
w/ 15 sec.

－

43

48

67

73

引張り試験
Tensile Test

切断時引張応力
Tensile Strength

ISO37 参考
Type 1A
500mm/min.

MPa

3

6

8

8

切断時伸び
Elongation

%

280

400

550

750

圧縮永久歪み

ISO 815 参考

70℃, 22hrs

%

37

41

54

59

耐油膨潤試験

MCC法

IRM903,
80℃ 24hrs

D Vol.%

0

8

19

28

静摩擦係数

摩擦摩耗試験機

対SUS 荷重50g
100mm/min.

-

1.04

1.05

1

1.52

動摩擦係数

摩擦摩耗試験機

対SUS 荷重50g
100mm/min.

-

1

1

1

1

反発弾性

JIS K6253 参考

リュプケ式

%

78

76

76

81

※上記数値は代表値であり、保証値ではありません。
※上記表の数値は予告無く、変更することが御座います。
※使用用途に対する品質適性・安全性・適法性については、貴社にてご評価・ご判断お願いします。
※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。
※TPCとはポリエステル系エラストマー成分を含有する混合物を指します。
※事前の書面による承諾無く、同データと情報の転載を禁じます。

Issued:Sep.2025

物性表ダウンロード

推奨成形条件

推奨成形条件

CASE

用途例

各種グリップ類

詳細はこちら

ペングリップ

詳細はこちら

パッキン

詳細はこちら
用途例一覧を見る

CONTACT

樹脂材料の選定・開発で悩む前に
まずは三菱ケミカルにご相談ください

パフォーマンスポリマーズ製品の
お役立ち資料はこちらから

資料ダウンロード一覧

ご不明な点はお気軽に
お問い合わせください

お問い合わせ
三菱ケミカル株式会社

三菱ケミカル株式会社
パフォーマンスポリマーズ（日本）事業部

ページトップへ戻る

Copyright © Mitsubishi Chemical Corporation, Performance Polymers Japan Department
