オレフィン系動的架橋エラストマー
トレックスプレーン™ / Trexprene™

ABOUT

トレックスプレーン™は、オレフィン系樹脂のマトリックスと架橋させたオレフィン系ゴムをブレンドした熱可塑性エラストマーです。
幅広い硬度ラインアップを有し、優れた圧縮永久歪、耐油性、耐熱性を示します。
その特性を生かし、自動車用途ではモール、内装表皮、エンジンルーム内部品に、産業資材用途では工具グリップなどに採用されてます。
※2017年4月より「サーモラン™」の低硬度グレードは、「トレックスプレーン™」へ製品名称を変更致しました。

FEAUTURE

トレックスプレーン™ の特徴

  • ■低比重・成形性に優れた部分架橋タイプと、耐熱性・耐油性・ゴム弾性に優れた完全架橋タイプがございます。
    ■ゴムライクな低硬度から中硬度までラインアップ。
    　デュロ硬度A40～
    ■成形加工が容易です。
    　ー汎用の押出、射出成型機にて成形可能
    　ースプルー、ランナーのリサイクル可能
  • ■完全架橋タイプは優れた耐熱性と柔軟性を併せ持ちます。
    　110～120℃の環境下でもご使用いただけます。
  • ■完全架橋タイプは優れたゴム弾性を有し、シール性に優れます。
    　圧縮永久歪20％～
    ■部分架橋タイプは、低比重、成形外観に優れます。
    ■オレフィン系樹脂との熱融着が可能です。

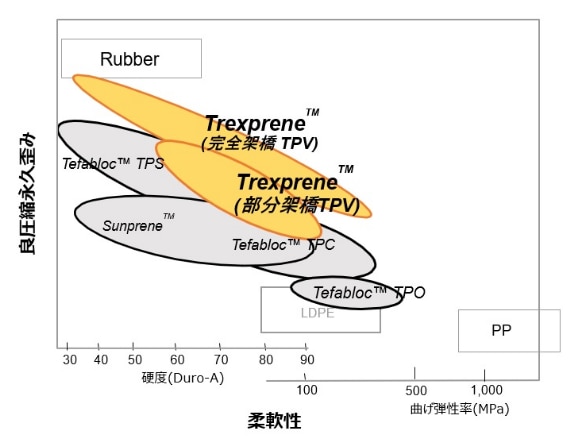

TPV硬度マップ

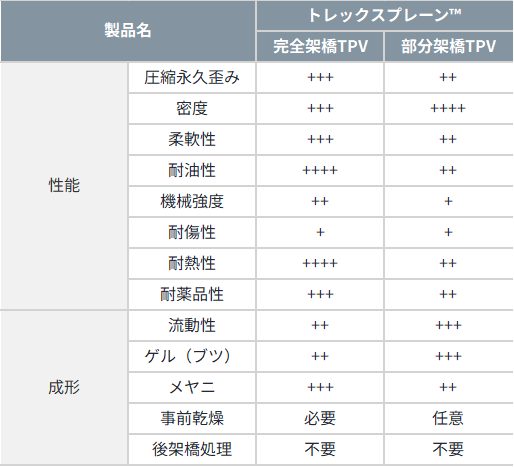

特性比較表

TPV_特性比較

ラインナップ・物性表

  • 完全架橋TPV（低圧永久歪）
  • 部分架橋TPV（低比重・良性形成）

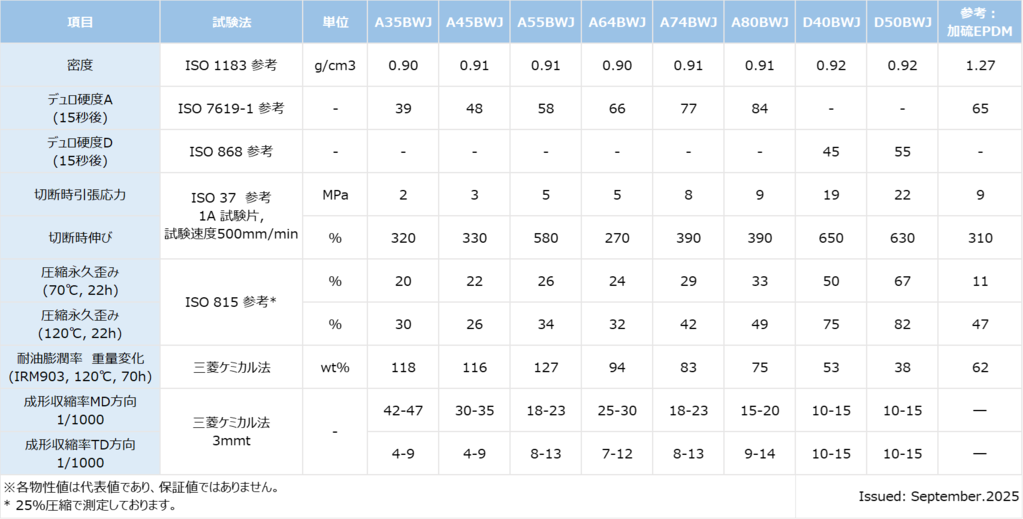

完全架橋TPV

耐熱性・耐油性・ゴム弾性に優れた完全架橋型オレフィン系熱可塑性エラストマー

項目

試験法

単位

A35BWJ

A45BWJ

A55BWJ

A64BWJ

A74BWJ

A80BWJ

D40BWJ

D50BWJ

参考：
加硫EPDM

密度

ISO 1183 参考

g/cm3

0.90

0.91

0.91

0.90

0.91

0.91

0.92

0.92

1.27

デュロ硬度A
(15秒後)

ISO 7619-1 参考

-

39

48

58

66

77

84

-

-

65

デュロ硬度D
(15秒後)

ISO 868 参考

-

-

-

-

-

-

-

45

55

-

切断時引張応力

ISO 37　参考
1A 試験片,
試験速度500mm/min

MPa

2

3

5

5

8

9

19

22

9

切断時伸び

%

320

330

580

270

390

390

650

630

310

圧縮永久歪み
(70℃, 22h)

ISO 815 参考*

%

20

22

26

24

29

33

50

67

11

圧縮永久歪み
(120℃, 22h)

%

30

26

34

32

42

49

75

82

47

耐油膨潤率　重量変化
(IRM903, 120℃, 70h)

三菱ケミカル法

wt%

118

116

127

94

83

75

53

38

62

成形収縮率MD方向
1/1000

三菱ケミカル法
3mmt

-

42-47

30-35

18-23

25-30

18-23

15-20

10-15

10-15

―

成形収縮率TD方向
1/1000

4-9

4-9

8-13

7-12

8-13

9-14

10-15

10-15

―

※上記数値は代表値であり、保証値ではありません。
* 25％圧縮で測定しております。

Issued:Sep.2025

​完全架橋TPV物性一覧
​推移成形条件（押出）
推奨成形条件（射出）

部分架橋TPV

成形性/耐候性に優れた部分架橋オレフィン系熱可塑性エラストマー

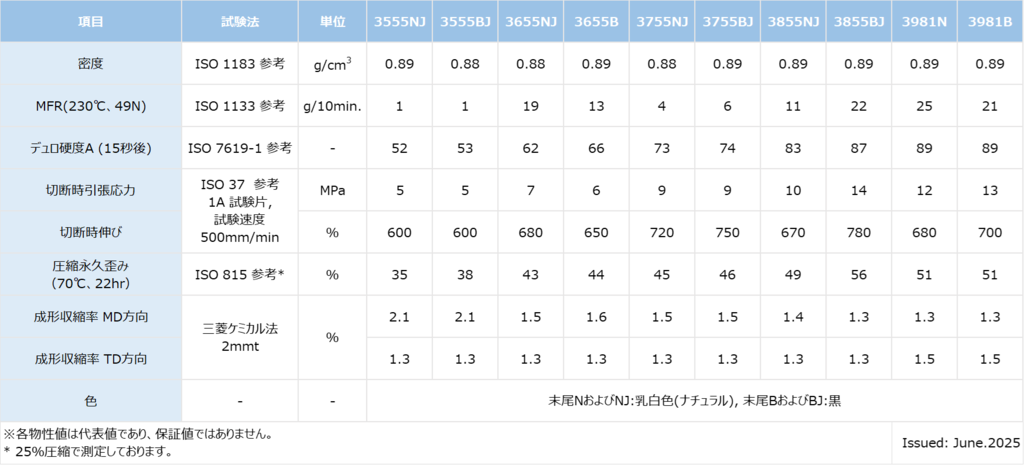

射出成形用グレード

項目

試験法

単位

3555NJ

3555BJ

3655NJ

3655B

3755NJ

3755BJ

3855NJ

3855BJ

3981N

3981B

密度

ISO 1183 参考

g/cm3

0.89

0.88

0.88

0.89

0.88

0.89

0.89

0.89

0.89

0.89

MFR(230℃、49N)

ISO 1133 参考

g/10min.

1

1

19

13

4

6

11

22

25

21

デュロ硬度A (15秒後)

ISO 7619-1 参考

-

52

53

62

66

73

74

83

87

89

89

切断時引張応力

ISO 37　参考
1A 試験片,
試験速度500mm/min

MPa

5

5

7

6

9

9

10

14

12

13

切断時伸び

%

600

600

680

650

720

750

670

780

680

700

圧縮永久歪み
（70℃、22hr）

ISO 815 参考*

%

35

38

43

44

45

46

49

56

51

51

成形収縮率 MD方向

三菱ケミカル法
2mmt

%

2.1

2.1

1.5

1.6

1.5

1.5

1.4

1.3

1.3

1.3

成形収縮率 TD方向

1.3

1.3

1.3

1.3

1.3

1.3

1.3

1.3

1.5

1.5

色

-

-

末尾NおよびNJ:乳白色(ナチュラル), 末尾BおよびBJ:黒

※上記数値は代表値であり、保証値ではありません。
* 25％圧縮で測定しております。

Issued:Jun.2025

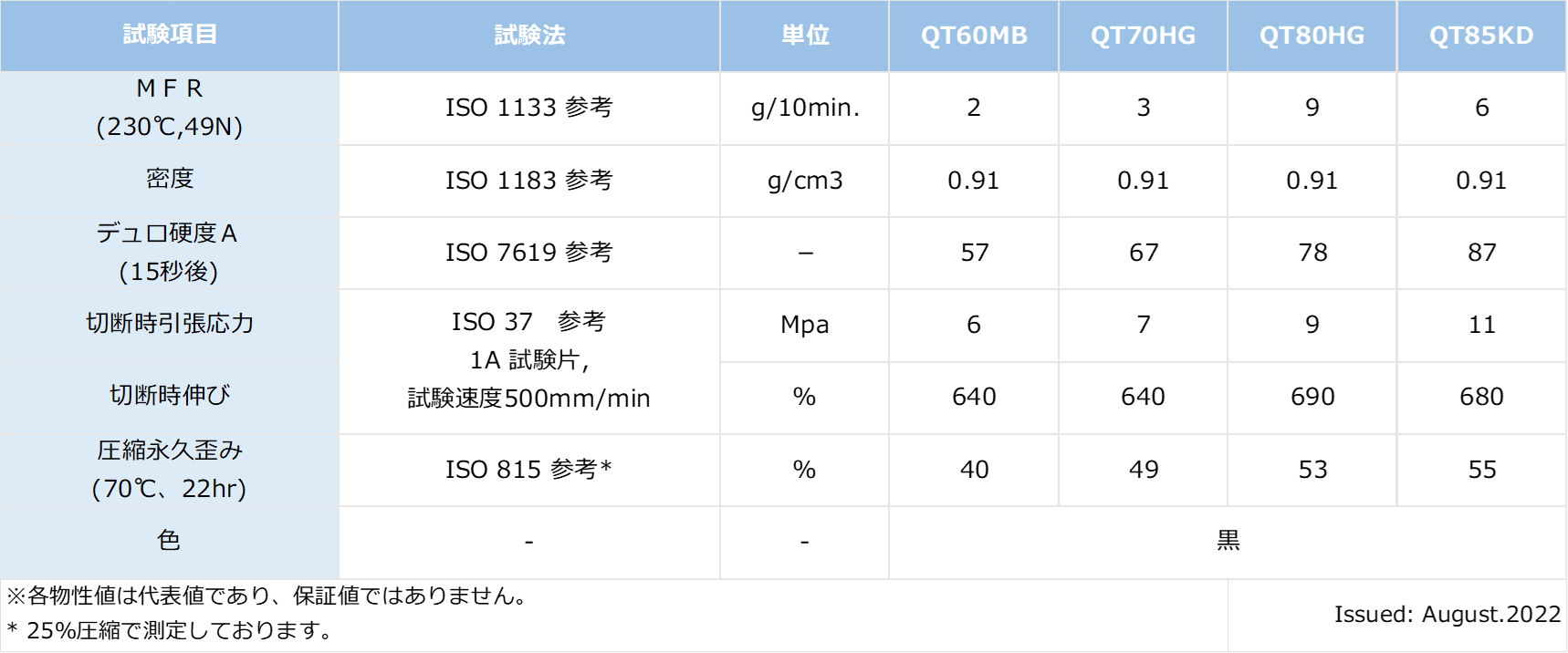

押出成形グレード

試験項目

試験法

単位

QT60MB

QT70HG

QT80HG

QT85KD

ＭＦＲ
(230℃,49N)

ISO 1133 参考

g/10min.

2

3

9

6

密度

ISO 1183 参考

g/cm3

0.91

0.91

0.91

0.91

デュロ硬度Ａ
(15秒後)

ISO 7619 参考

－

57

67

78

87

切断時引張応力

ISO 37　参考
1A 試験片,
試験速度500mm/min

Mpa

6

7

9

11

切断時伸び

%

640

640

690

680

圧縮永久歪み
(70℃、22hr)

ISO 815 参考*

%

40

49

53

55

色

-

-

黒

※上記数値は代表値であり、保証値ではありません。

* 25％圧縮で測定しております。

Issued:Aug.2025

物性表ダウンロード

CASE

用途例

自動車内装材

詳細はこちら

オーラルケア

詳細はこちら

スポーツ用グリップ

詳細はこちら
用途例一覧を見る

CONTACT

樹脂材料の選定・開発で悩む前に
まずは三菱ケミカルにご相談ください

パフォーマンスポリマーズ製品の
お役立ち資料はこちらから

資料ダウンロード一覧

ご不明な点はお気軽に
お問い合わせください

お問い合わせ
三菱ケミカル株式会社

三菱ケミカル株式会社
パフォーマンスポリマーズ（日本）事業部

ページトップへ戻る

Copyright © Mitsubishi Chemical Corporation, Performance Polymers Japan Department
